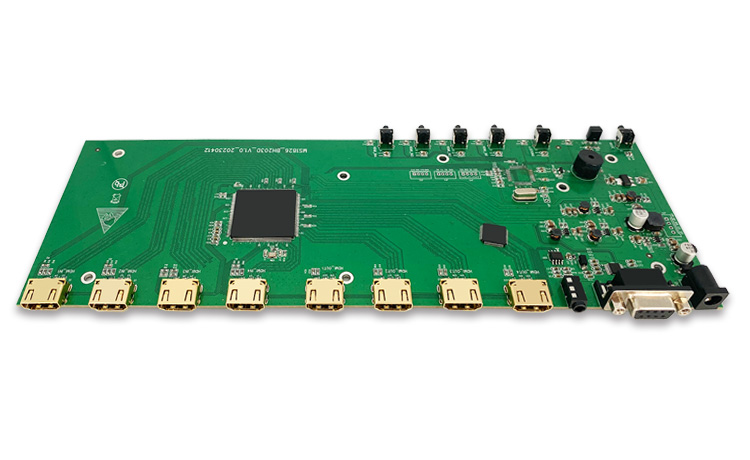

MS1826 是一款多功能视频处理器，包含 4 路独立 HDMI 音视频输入通道、4 路独立 HDMI音视频输出通道以及四路独立可配置为输入或者输出的 SPDIF、I2S 音频信号。支持 4 个独立的字库定制型 OSD；可处理隔行和逐行视频或者图形输入信号；有四路独立视频播放引擎可支持视频多路播放。该产品提供了高质量的视频输出，有解隔行输入、视频增强，以及帧率转换的处理能力。
功能特征
视频输入输出
输入输出各四路独立 HDMI 通道
最高支持 4K@30Hz 分辨率
信号幅度：500mV
支持 HDMI_1.4b
支持 DVI_1.0
支持 HDCP_1.4
支持 VESA、CEA-861-F 输入
支持 RGB / YCbCr444 / YCbCr422
/YCbCr420（仅支持输入）色彩空间
支持 RGB/BT601/BT709 比色标准
支持 8/10/12/16 位色深
输入模式自动侦测
输入自动 EQ
可编程 EDID
输入信号 HPD 输出可编程
输出信号 HPD 状态检测
音频采样率 32K~192KHz
支持 HBR 音频
数字音频信号输入输出
四通道数字音频 I2S 和 SPDIF 输入输出
音频采样率 32K~192KHz
帧率转换
独立的行、列缩放
灵活的帧率转换
内嵌 DDR3 SDRAM 及控制器
内嵌 128MB DDR3 SDRAM
16 位访问
时钟高达 400MHz
去隔行
支持隔行到逐行的转换
去隔行边缘校正
全局噪声滤波
3:2/2:2 下拉检测
视频增强
动态图像边缘锐化
亮度、饱和度、对比度、色度调整
视频处理
四路独立缩放处理
最大八路视频数据叠加输出
支持一路视频固定角度旋转（90°、180°
和 270°）
视频缓存数据压缩解压缩以带宽优化
视频输入裁剪
支持视频水平和垂直方向镜像
内置 OSD
可定制 1bpp、2bpp 或者 4bpp 混合型字符
库，容量为 128KB，字符最大 32*64
支持 4 个独立 OSD 窗口，单个窗口最大
显示 4096 个字符
支持淡入淡出
支持窗口放大、旋转（90°、180°和 270°）
处理
支持透明、高亮、前景色、背景色处理
支持视频叠加以及 Color Key 处理
标准 I2C 总线编程接口
封装
HLQFP-256（28mm×28mm）
3.3V、2.5V、1.5V 和 1.1V 供电
不含铅，符合 RoHS2.0
