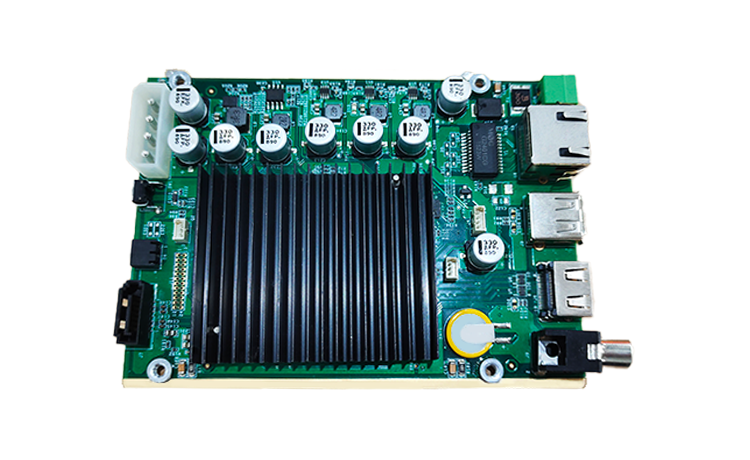

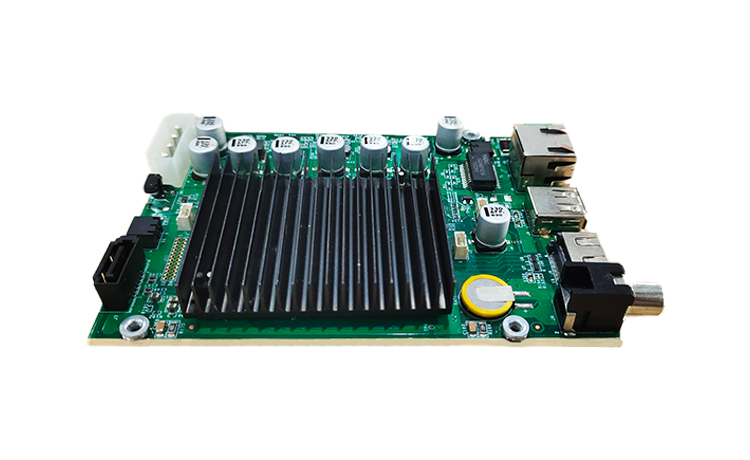

Hi3536是针对入门级H.265高清（4M/1080p/720p）NVR产品开发的一款专业SOC芯片。Hi3536内置ARM Cortex-A7处理器和高性能的H.265/H.264视频解码引擎，集成了包含多项复杂图像处理算法的高性能视频/图像处理引擎， 提供HDMI/VGA高清显示输出能力，同时还集成了丰富的外围接口。该SOC芯片为客户产品提供了高性能、优异图像质量的低成本NVR解决方案，同时可大大降低相关产品eBOM成本。
ARM Cortex-A7处理器
4路3M@20fps H.265/H.264的解码能力
提供H
关键特性
处理器内核
• ARM Cortex A7 @850MHz
− 32KB L1 I-Cache，32KB L1 D-Cache
− 128KB L2 Cache
− 支持NEON/FPU
多协议视频编解码
• H.265 Main Profile, Level 4.1 解码
• H.264 Baseline/Main/High Profile Level 4.2 解码
• JPEG Baseline 编码
• MJPEG/JPEG Baseline 解码
视频编解码处理
• H.265/H.264&JPEG 多码流编解码性能：
− 4x1080p@25fps H.265/H.264解码
− 4x3M(2048*1536)@20fps H.265/H.264解码
− 4x720p@30fps JPEG解码
视频与图形处理
• 支持锐化、动态对比度增强
• 支持视频 1/15～16x 缩放
• 支持图形 1/2～2x 缩放
• 支持遮挡区域
• 支持 OSD 叠加
音频编解码
• 软件实现多协议音频编解码
安全引擎
• 硬件实现 AES/DES/3DES 加解密算法
视频接口
• 视频输出接口
− 支持1个HDMI 1.4b 高清输出接口
− 支持1个VGA高清输出接口
− HDMI/VGA同源输出，最大输出1080p@60fps
− 支持1个高清视频层，支持16画面输出
− 支持1个高清PIP层
− 支持1个ARGB1555或ARGB8888的高清图形层
− 支持1个硬件鼠标层，格式为ARGB1555、
• ARGB8888可配置，最大分辨率为256x256
音频接口
• 2 个单向 I2S/PCM 接口
− 1个输入，支持双声道输入
− 1个输出，支持双声道输出
− 支持16bit语音输入和输出
• 集成 Audio DAC
− 支持48kHz、44.1kHz、32kHz三个系列的采样率
− 支持双声道Line Out输出
网络接口
• 1 个百兆以太网接口
− 集成FE PHY
− 支持PHY、RMII、MII三种接口模式
− 支持10/100Mbit/s半双工或全双工
− 支持TSO，降低CPU开销
外围接口
• 1 个 SATA2.0 接口
− 支持PM功能
− 支持eSATA
• 2 个 USB 2.0 HOST 接口，支持 Hub 功能
• 3 个 UART 接口，其中 1 个支持 4 线
• 支持 1 个 IR 接口
• 支持 1 个 I2C 接口
• 支持多个 GPIO 接口
存储器接口
• 1 个 16bit DDR3/DDR3L SDRAM 控制器接口
− 最高频率800MHz
− 支持ODT功能
− 最大容量支持512MB
− 支持自动功耗控制
• SPI NOR/NAND Flash 接口
− 支持1、2、4线 SPI NOR/NAND Flash
− 2个片选，可分别接不同类型的Flash
− 对于SPI NOR flash，每个片选最大容量支持64MB
− 对于SPI NAND flash，每个片选支持的最大容量为 512MB
− 对于SPI NAND flash，支持2KB/4KB 页大小
− 对于SPI NAND flash，支持8bit/1Kbyte ECC， 16bit/1Kbyte ECC，24bit/1Kbyte ECC及28bit/1Kbyte ECC
• 内置 4KB BootROM
独立供电 RTC
• RTC 可通过电池独立供电
多种启动模式可配置
• 支持从 BootROM 启动
• 支持从 SPI NOR flash 启动
• 支持从 SPI NAND flash 启动
SDK
• 提供基于 Linux 4.9 的开发包
• 提供多种协议的音频编解码库
• 提供 H.265/H.264 的高性能 PC 解码库
芯片物理规格
• 功耗
− 1.6W典型功耗
− 支持多级功耗控制
• 工作电压
− 内核电压为1.1V
− CPU电压为1.26V
− IO电压为3.3V
− DDR3/DDR3L SDRAM接口电压分别为1.5V/1.35V
• 封装
− RoHS，TFBGA
− 管脚间距：0.65mm
− 封装大小：13mmx13mm
• 工作温度：0~70°C
